Application
BIM2FM – BIM im Facility Management
Die nativen Modelle müssen im Life Cycle des Spitals aktuell gehalten werden, damit sie für Umbauten direkt genutzt werden können und stets aktuell die für den Betrieb relevanten Informationen enthalten. Da eine direkte, vollautomatische Schnittstelle zwischen ifc-Modell, Bauherren CDE und Autodesk Revit nicht möglich war, wurde ein einfaches Plugin entwickelt, dass einen Attribute-Export der CDE importieren kann und so sämtliche geänderten Attribute aus dem Betrieb, resp. aus der Bauherren CDE, innerhalb weniger Sekunden aktualisiert.
Fast Facts

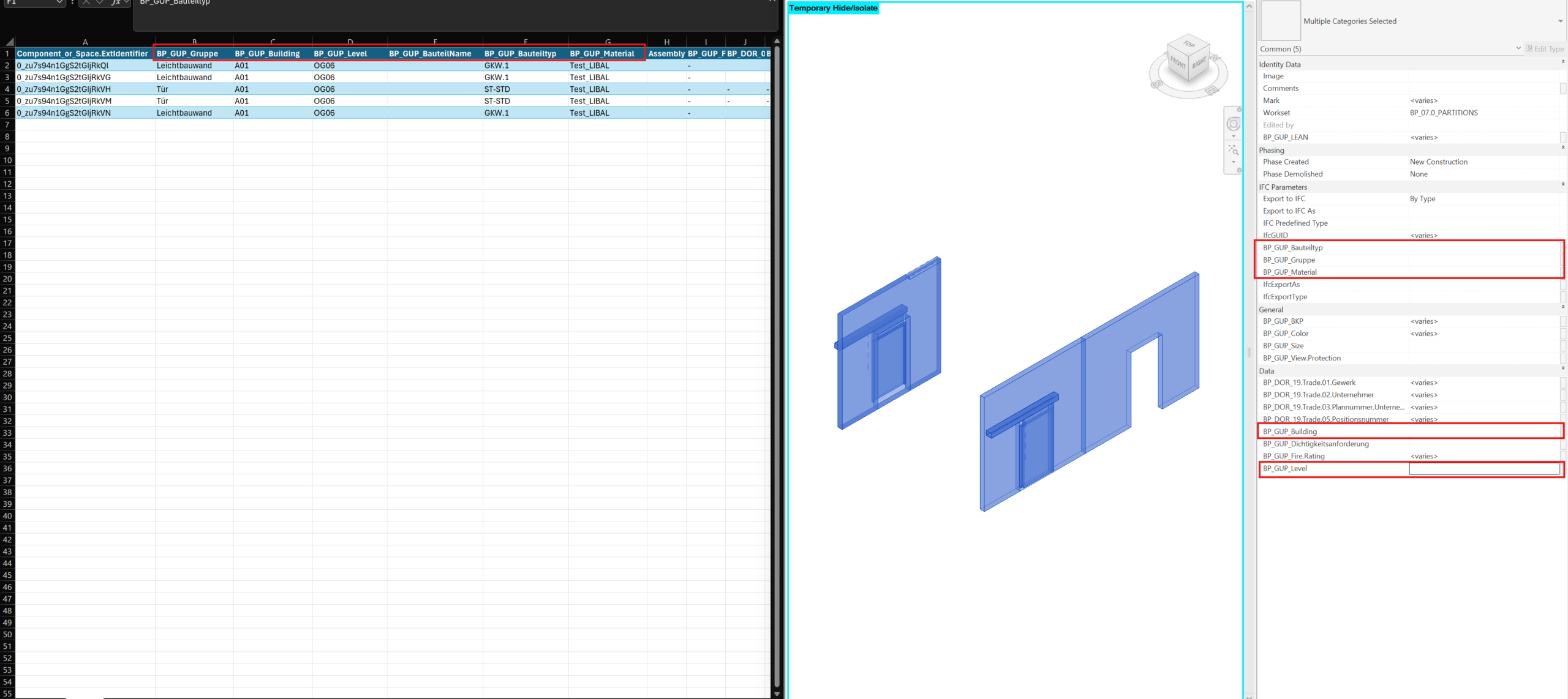

Beispiel Excel Export aus Bauherren CDE und Parameter in Revit
challenges
Native Formate versus ifc Exporte der Modelle
Zum aktuellen Zeitpunkt ist eine direkte Bearbeitung von ifc Modellen, welche aus dem nativen Format erstellt werden, nicht möglich, ohne dass dadurch hohe Qualitäts- und Informationsverluste entstehen. Deshalb ist ein zentrales Element des Life Cycles des Spitals die Aktualisierung der nativen Modelle im Revit Format.
challenges
Mapping der Attribute zwischen Autorensoftware und ifc-Austausch Format
Die verschiedenen pSet und deren Attribute im nativen Format sind nicht zwingend gleich benannt, wie die Attribute im ifc-Export. Daher ist in jedem Fall ein gegenseitiges Mapping notwendig, sowohl beim Export zum ifc, wie auch beim späteren Export aus der Bauherren CDE.
SOLUTIONS
Revit Plugin für den automatischen Parameter Update aus der Bauherren CDE.
Da die Modelle im Betrieb von verschiedenen Systemen genutzt werden (z.B. CAFM, Navigation, Track&Trace) müssen diese Modelle zyklisch aktualisiert werden. Aus der Bauherren CDE Libal wird ein Export aller geänderter Parameter aus dem Betrieb (z.B. durch Anpassungen an Komponenten oder Reparaturen, die im CAFM hinterlegt werden) bereitgestellt inkl. dem notwendigen Attributnamen-Mapping. Das entwickelte Plugin importiert die geänderten Daten ins native Revit Format, so dass später nur noch die Geometrien anhand von BCF-Issues in der Bauherren CDE nachgepflegt werden müssen. Dadurch entsteht ein effizienter Prozess ohne doppelte Informationspflege.
Services
Wir entwickeln massgeschneiderte Revit-Plugins, die komplexe Planungsprozesse automatisieren und effizienter machen.
Die physische und die digitale Welt wachsen immer mehr zusammen. Mit unseren Digital-Building-Lösungen entstehen Gebäudesysteme, die Daten intelligent nutzen und neue Möglichkeiten schaffen.
